Ao contrário do circuito em ponte usado
anteriormente os registros eletrónicos de
avaliação mais recentes fazem a medição de
todos os valores digitalmente. Isto leva a
uma maior precisão também no caso de
grandes intervalos de medição de 1: 1000.
Em comparação com os modelos anteriores,
os disposivos de medição e avaliação foram
melhorados mais uma vez, especialmente a
compensação de temperatura integrada. Isto
significa: precisão aumentada em diferentes
temperaturas ambiente e uma melhor
resolução do sinal do sensor.

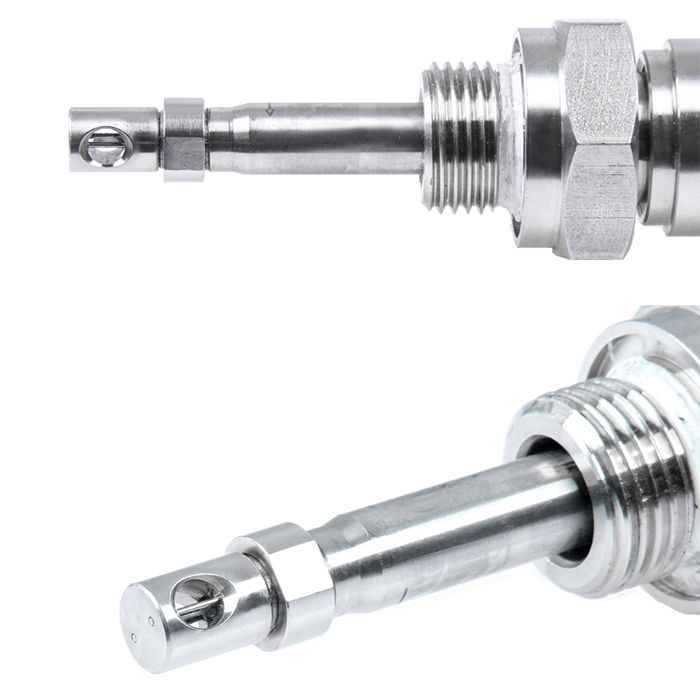

Sensor de Caudal de Ar Comprimido e Gases - VA500 |INSTRUTEMP
• Interface RS 485, Modbus-RTU como padrão.
• Exibição Integrada de m³/h e m³.
• Ulizável de 1/2" a 12" (DN 300).
• Fácil instalação sob pressão.
• Saída analógica 4...20 mA para m³/h ou m³/min.
• Saída de cadência para m³.
• Diâmetro interno ajustável através de teclado.
• Contador de consumo reajustável.
• Ajustável através de teclas no ecrã: Tipo de
gás, condições de referência, °C e mbar, escala 4...20 mA.Parâmetros: m3 / h, l / min (1000 mbar, 20 ° C) para ar comprimido - ou Nm3 / h, Nl / min (1013 mbar, 0 ° C) para outros gases.
Princípio: Medição calorimétrica.
Medições: Ar, gases.
Tipos de gás: Ar, nitrogênio, ajustável via software argônio, CO2, NO2, oxigênio (somente com opção de compra de opção de desengraxante de oxigênio).
Faixa de medição: Ver tabela.
Precisão: ± 1,5% mv ± 0,5% FS.
Temperatura de funcionamento: De -30 a 110 ° C tubo de sonda de -30 a 80 ° C.
Pressão de operação: Até 50 bar.
Saída analógica: 4 a 20 mA .
Saída de pulso: 1 pulso / m3, sinal alto 24 VCC, por 30 ms.
Saída digital: Interface RS 485, Modbus RTU
Fonte de alimentação: 24 VDC.
Habitação: Policarbonato.
Tubo de sonda: Aço inoxidável, 1,4301.
Comprimento de montagem: 220 mm, Ø 10 mm.
Rosca de montagem: G1 / 2 ”.
Alojamento de diâmetro: 65 mm
