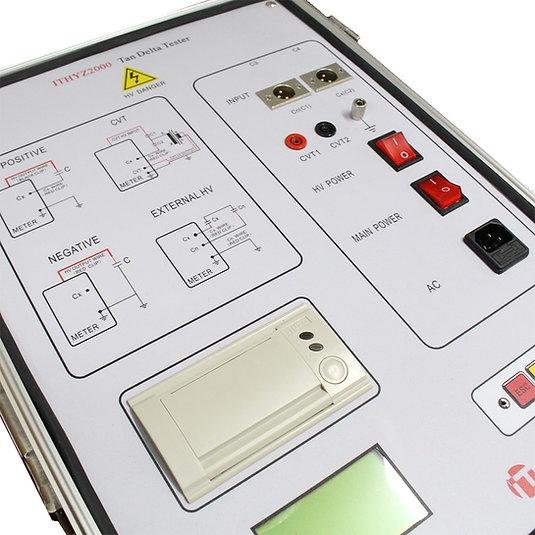

É um tipo de instrumento com medição totalmente automática de alta precisão a perda dielétrica tangente e capacitância de vários equipamentos elétricos de alta tensãonas usinas e subestações. A adoção de tecnologia de conversão de frequência garantiria a medição precisa na interferência de um campo elétrico forte. O instrumento adota a operação do menu inglês, e todo o processo é medido automaticamente através do microcomputador. O instrumento também é aplicado ao medição de tan delta e capacitância de equipamentos elétricos de alta tensão no oficinas, laboratórios e institutos de pesquisa. Ele pode medir equipamentos de alta tensão não aterrados ou aterrados adotando e método de conexão negativa. Além disso, ele pode medir o tg da tensão do capacitor transformador e a capacitância do capacitor principal C1 e C2. O instrumento está equipado com um transformador elevador de alta tensão. Além disso, é preciso medidas de segurança como fechamento cruzado zero, proteção contra raios, etc. diferentes níveis de alta tensão variando de 0,5 kV a 10 kV durante o teste. O instrumento tem as vantagens de operação conveniente e segura. Sob a circunstância de perda dielétrica de óleo ? 0,01%, com copo de óleo, a fiação positiva pode ser usado para medir a perda dielétrica de óleo. O instrumento está equipado com as seguintes funções de proteção:
Marca: Instrutemp
Modelo: ITHYZ2000
Saída de alta tensão: 0,5 ~ 10kV Aumentando em 500 V para cada nível, um total de 20 níveis, capacidade: 1500 VA
2. Precisão: tg: ± (leitura * 1,5% + 0,06%)
Cx: ± (leitura * 1,5% +5 PF)
Resolução: tg: 0,01% Cx: 1pF 7
Faixa de medição: 0,01%
Alta tensão aplicada interna: 3PF ~ 60000PF / 10KV60PF ~ 1µF / 0,5KV
Alta tensão externa aplicada: 3PF ~ 1,5µF / 10KV60PF ~ 30µF / 0,5KV
Fonte de alimentação: AC 220V ± 10% 50/60 ± 1Hz
Método de medição:
A. frequência de trabalho: 50 (medição de 50 Hz), 60 (medição de 60 Hz)
B. frequência diferente: 50D (medida de 45 Hz / 55 Hz de cada vez), 60D (55 Hz / 65 Hzmedir cada vez)
Conversão de frequência automática
Adaptação harmônica: ? 3%
Condição de aplicação: -15 ? - 50 ?
Umidade relativa <80% 9.
Dimensão: 460 (C) × 345 (L) × 345 (A) 10.
Peso: 35 kg
