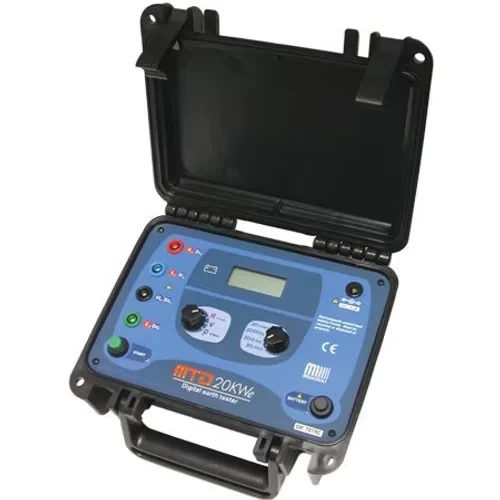

Name: Terrômetro Digital Megabras ITMTD-20KWE
Brand: Instrutemp

O terrômetro digital MTD-20KWe mede resistências de aterramento e resistividade do terreno pelo método de Wenner, além das tensões espúrias provocadas pelas correntes parasitas no solo.

As principais aplicações deste equipamento são a verificação da resistência de aterramento de prédios, instalações industriais, hospitalares e domiciliares, para-raios, antenas, subestações, etc. A medição da resistividade permite avaliar a estratificação do terreno para otimizar a engenharia dos sistemas de aterramento mais complexos.

O seu elaborado sistema de filtros ativos e passivos outorga-lhe uma elevada imunidade às interferências elétricas, permitindo obter medições confiáveis em presença de altas tensões parasitas, como as que costumam achar-se em algumas áreas urbanas e na proximidade de subestações de transformação.

A corrente de medição, regulada eletronicamente, é alternada com uma frequência de 1.470 Hz, o qual permite avaliar adequadamente o comportamento do aterramento tanto em relação a uma falha de frequência industrial como perante uma descarga atmosférica.

Possui um sinal acústico que informa o operador quando a corrente injetada no terreno é insuficiente para realizar a medição. Este alarme evita que, pelo fato desta situação não ser advertida, informem-se valores de resistências inválidos.

Por seu amplo intervalo de medição (desde 0,01 ? até 20 k?), este equipamento permite ensaios confiáveis em todo tipo de terreno, inclusive naqueles de resistividade muito alta.

A utilização do instrumento é muito simples, com leitura direta em um visor de 3½ dígitos de alta visibilidade, até mesmo com pleno sol.

Este terrômetro alimenta-se mediante uma bateria interna recarregável, evitando assim o custo da troca periódica de pilhas, que torna-se altamente significativo com o decorrer do tempo. O carregador é inteligente, controlado por microprocessador, e pode ser alimentado por meio da fonte fornecida, ou a partir de qualquer bateria de automóvel de 12 V.

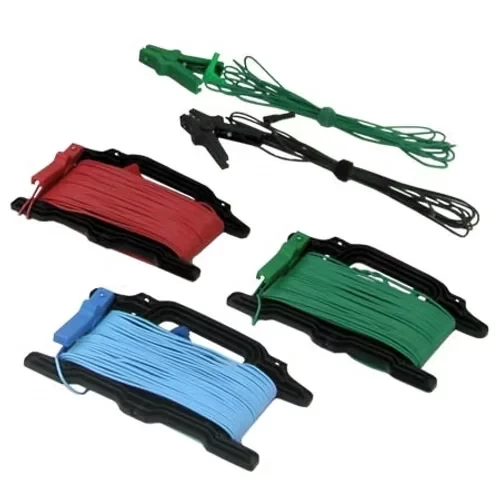

Opcionalmente são fornecidos conjuntos de estacas auxiliares, cabos e acessórios em diversas configurações, permitindo ao usuário escolher a mais adequada conforme suas necessidades.

O gabinete é robusto, de fácil e seguro transporte, com nível de proteção IP54. É adequado para operar em condições geográficas e ambientais adversas, com temperaturas extremas em regiões frias ou tropicais, e nas elevadas alturas das áreas de montanha, apresentando um ótimo desempenho nos trabalhos de campo.

Aplicação

Medição de resistências de aterramento (com 3 bornes), resistividade do solo pelo método de Wenner (com 4 bornes) e tensões presentes no terreno.

Método de medição de resistência

O terrômetro injeta no terreno uma corrente estabilizada eletronicamente, e mede com alta precisão a tensão que aparece no terreno pela circulação dessa corrente através da resistência de difusão do aterramento. A leitura de R é direta, no display.

Imunidade às perturbações

A frequência de operação cumpre com a equação:

fg = [(2n + 1)/2] x fi

Onde:
fg = frequência da corrente gerada pelo terrômetro.
n = número inteiro.
fi = frequência industrial.

O cumprimento desta equação implica que a frequência de operação não coincide com nenhuma harmônica da frequência industrial. Isso permite, mediante o emprego de filtros adequados, eliminar o efeito das correntes parasitas presentes nos terrenos estudados.

Funcionamento como voltímetro

Na função voltímetro o equipamento opera como voltímetro convencional de C.A. permitindo verificar a presença e medir as tensões geradas pelas correntes parasitas.

Escalas de medição

Resistências: 0-20 ?; 0-200 ?; 0-2.000 ?; 0-20 k?.
Tensão: 0-200 V~.

Exatidão

Medição de resistências:
± 2% do valor medido ± 1% do fundo de escala.

Medição de tensão:
± 2% do valor medido ± 1% do fundo de escala.

Resolução de leitura

0,01 ? na medição de resistência.
0,1 V na medição de tensão.

Potência e corrente de saída

Opera com potência de saída inferior a 0,5 W e com corrente inferior a 15 mA (pico à pico).

Verificação do estado da bateria

Permite comprovar o estado de carga da bateria nas condições normais de uso.

Alarme acústico

Adverte o operador no caso de existirem anomalias no circuito de corrente que dificultem a obtenção de um resultado confiável.

Alimentação

Mediante bateria recarregável interna.

Carregador de bateria

Circuito inteligente, microprocessado, ajusta a carga de bateria aos parâmetros otimizados para garantir a máxima vida útil. Se alimenta mediante fonte externa para 90 - 240 V~ (fornecida com o equipamento) ou a partir de uma bateria de automóvel de 12 V.

Temperatura de operação

-10°C a 50°C.

Temperatura de armazenamento

-25°C a 65°C.

Umidade

95% UR (sem condensação).

Peso do equipamento

Aprox. 2,3 kg.

Dimensões

221 x 189 x 99 mm.
