Name: Medidor Relação de Espiras ITTR8703
Brand: Instrutemp
Rating: 4.9 (97 reviews)

O TR-8703 é um medidor de relação de espiras de transformador, digital e portátil, desenvolvido para medição em campo de transformadores de tensão, potência e corrente. Ao ser conectado a um transformador não-energizado, o equipamento mede com exatidão a relação de espiras, exibindo simultaneamente a polaridade e a corrente de excitação.

O TR-8703 utiliza o método de prova de acordo com a IEEE C57.12-90TM-2006. Não requer calibração, seleção de escalas ou uso de manivela. A cada medição o equipamento calibra-se automaticamente e verifica a existência de espiras / conexões / disjuntores abertos, curto circuitos (excesso de corrente de excitação), má conexão das pontas de prova e polaridade invertida. As medições são rápidas e exatas.

O TR-8703 foi desenvolvido tendo como principal consideração a segurança do operador. Os ensaios são realizados com baixa tensão que, ao contrário de outros TTR, é aplicada no enrolamento de alta. Consequentemente a tensão que aparece no outro enrolamento é ainda menor. Este método, em conjunto com um circuito de proteção contra inversão dos cabos de teste, protege contra a geração de tensões de prova perigosas, normalmente associadas com os instrumentos de medição de relação de espiras.

Possui um display LCD alfanumérico de duas linhas com backlight. É alimentado por uma bateria interna recarregável.

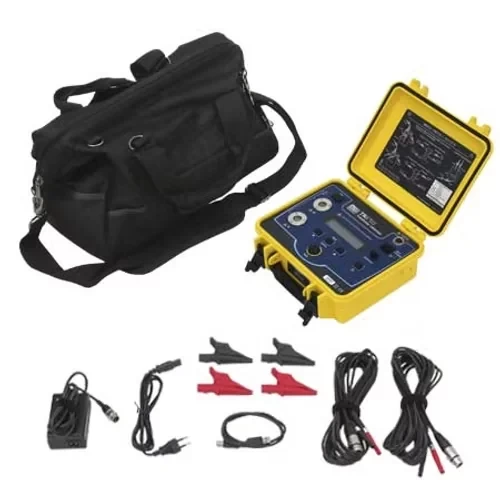

TR-8703 está construído em uma maleta de material plástico de alta rigidez dielétrica, robusto, leve e resistente a impactos e condições ambientais rigorosas, ideal para uso em campo.

Faixa de relação (VT/PT)

Auto escala: 0,8000 a 8000:1.

Exatidão (VT/PT)

Escala de relação.
0,8000 a 9,9999.
10,000 a 999,99.
1.000,0 a 4.999,9.
5.000,0 a 8.000,0.

Exatidão (% da leitura)
± 0,2%;
± 0,1%;
± 0,2%;
± 0,25%.

Faixa de relação (CT)

Auto escala: 0,8000 a 1.000,0.

Exatidão (CT)

Escala de relação:
0,8000 a 1.000,0.

Exatidão (% da leitura).
± 0,5%.

Sinal de excitação

Modo VT/PT: máx. 32 VRMS; Modo CT: Nível automático de 0 a 1 A / 0,1 a 4,5 VRMS.

Corrente de excitação

Escala: 0 a 1.000 mA; Exatidão : ± (2% da leitura + 2 mA).

Frequência de excitação

70 Hz.

Display

LCD alfanumérico, 2 linhas x 16 caracteres, com backlight e ajuste de contraste.

Idiomas suportados

Inglês, Espanhol, Francês, Alemão e Português.

Método de medição

De acordo com IEEE Std C57.12.90™-2006.

Alimentação

Dois packs de bateria de 12 V, NiMH, recarregáveis (instalados no equipamento).

Autonomia

Até 10 horas de operação contínua. Indicação de carga de bateria baixa.

Carregador de bateria

Carregador inteligente universal (90 a 264 V).

Tempo de carga

< 4 horas para carga completa.

Memória interna

até 10.000 testes.

Data / hora

Relógio de tempo real.

Comunicação

USB 2.0, opto-isolado, 115,2 KB.

Software incluso

Para análise e geração de relatórios.

Dimensões

272 x 248 x 130 mm.

Peso

3,7 kg.

Conexões

Conectores XLR.

Pontas de prova

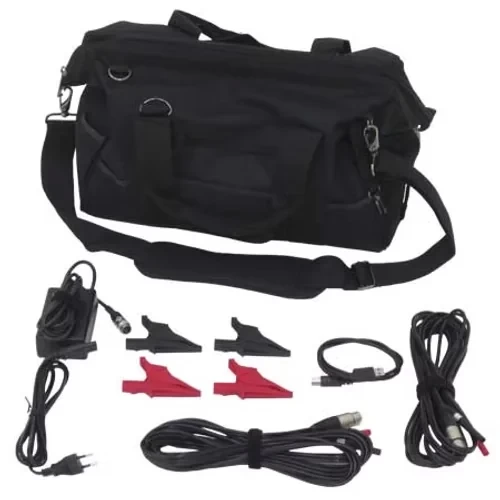

Pontas de prova H & X blindadas de 4,6 m, garras tipo jacaré.

Encapsulamento

Maleta robusta de polipropileno, UL 94 V0.

Vibração

IEC 68-2-6 (1,5 mm a 55 Hz).

Impacto

IEC 68-2-27 (30 G).

Queda

IEC 68-2-32 (1 m).

Índice de proteção

IP40 (com a tampa aberta) EN 60529: IP53 (com a tampa fechada) EN 60529.

Temperatura de operação

-10ºC a 50ºC.

Temp. de armazenamento

-20ºC a 60ºC.

Umidade relativa

10 a 85% UR @ 35ºC.

Marca CE

Sim.

Dupla isolação

Sim.

Classes de segurança

EN 61010-1; 50 V CAT IV; Grau de poluição 2.
